EC外转子后倾离心风机-通田通风

产品详情

通田TOPRA EC后倾离心风机 | 风机节能改造服务

产品介绍

产品概述

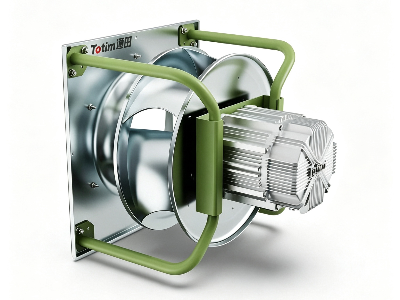

通田TOPRA EC后倾离心风机，区别于传统外转子风机，采用内转子EC电机+三维扭曲机翼型铝合金叶轮，广泛适配组合式空调、高静压通风空调系统。

输入电压	三相380V 50Hz
功率覆盖	1.5KW‑3.5KW‑5.5KW‑7.5KW‑11KW
叶轮规格	250 / 280 / 310 / 355 / 400 / 450 / 500 / 560 / 630 / 710
性能上限	最大风量30000m³/h，最大静压2800Pa
安装形式	框架式一体化结构，现场安装便捷

➤

三维扭曲机翼型叶轮

CFD空气动力学仿真优化，中空异形铝合金叶轮，降低涡流与二次流损失，叶轮静压效率最高可达80%。

➤

内转子EC一级能效电机

不侵占风轮流道，气流无阻碍；钕铁硼磁材，电机效率＞93%，风机整套系统效率70%以上。

➤

IP65高防护复杂工况适配

控制器全灌封、航空接插件；支持防腐涂层，可选防爆配置，适配高温、高湿、腐蚀性烟气。

➤

丰富通讯控制接口

0‑10V/0‑20mA模拟输入，RS485 Modbus‑RTU，继电器报警输出，RJ45调试网口，对接楼宇自控BA系统。

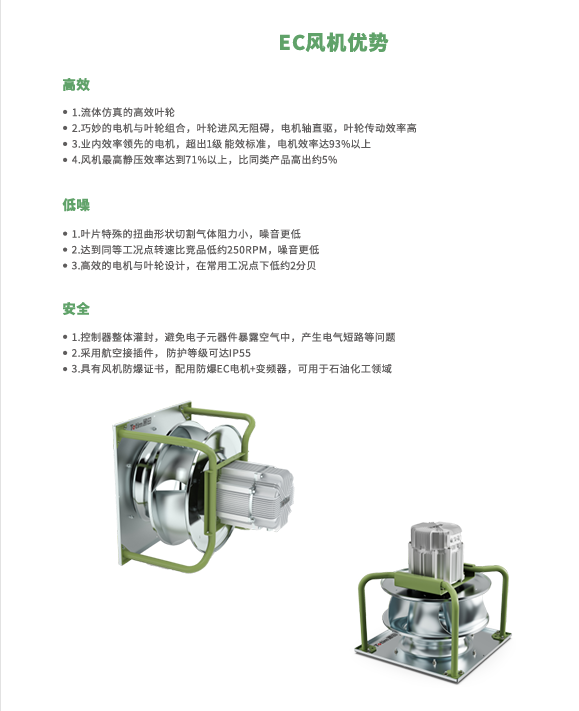

产品核心优势

⚡高效节能

CFD仿真优化叶轮，内转子直驱，传动损耗小
电机超一级能效，电机效率≥93%
风机静压效率最高71%以上，比同类竞品高约5%

🔊运行低噪

扭曲机翼叶片切割气流阻力小
同等工况转速比竞品低约250RPM
常用工况整机噪音可降低2dB

🔒安全可靠

灌封控制器，避免凝露粉尘导致电气短路
航空插头，IP55防护，适应恶劣现场
支持防爆电机选配，满足化工防爆场景

🔧改造替换友好

功率密度高，整机紧凑，占用安装空间小
框架式总成，直接替换老旧风机，安装损耗小
降速区间性能优异，部分负载节能效果突出

典型应用场景

组合式空调机组净化空调高静压通风系统工业厂房通风旧风机节能改造项目化工防爆通风系统

应用场景展示

通田TOPRA EC后倾离心风机可广泛应用于制药、电子、医院、商场、工业厂房等多个领域，帮助客户实现高效通风、稳定送风与节能运行。

风机节能改造服务流程

一站式老旧高能耗风机替换改造全流程服务

改造流程图示

从现场勘测、方案定制、设备生产，到旧机拆除、新机安装、调试验收，通田提供完整的风机节能改造闭环服务。

现场勘测评估

工程师上门勘测，采集风机风量风压、运行功率、安装尺寸、环境工况；记录原有系统能耗高、噪音大、故障频繁等痛点。

方案定制 & 能耗测算

匹配TOPRA EC风机选型，输出性能参数、预估节电量、投资回收周期，提供多套方案供客户选择。

方案确认 & 合同签订

输出正式方案、图纸、接口说明，双方确认后签订服务合同。

产品生产制造

按项目定制生产（防腐涂层、防爆、特殊接口），出厂前完成整机性能测试。

现场旧机拆除、新机安装调试

旧风机拆除，框架式风机总成就位安装；电气接线、BA系统通讯对接；整机调试风量风压、转速、报警通讯功能。

验收交付 & 操作培训

现场性能核验完成验收；对运维人员开展操作培训，交付样册、接线手册、图纸资料。

售后质保服务

质保期故障快速响应；定期回访，提供备品备件，远程+现场双重技术支持。

风机节能改造案例

真实项目实测数据，节能效果看得见

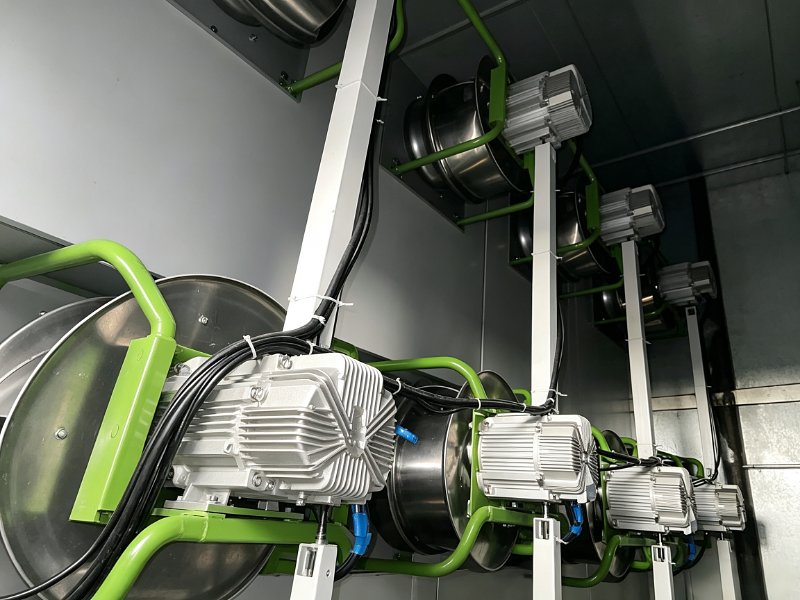

案例1｜江苏某药企空调机组改造

项目背景：制药车间组合式空调机组，原有AC传统风机常年连续运行，电能消耗高。

改造方案：替换为通田TOPRA‑KE‑450‑7.5KW EC风机共计2台，保持原有风量风压不变，接入楼宇BA控制系统。

对比项	改造前AC风机	改造后EC风机
风机型号	SYQ‑560‑18.5KW	KE‑450‑7.5KW（2台）
额定功率	18.5kW	15kW
铭牌风量	20568m³/h	20568m³/h
铭牌压力	1605pa	1605pa
测试风量	19000m³/h	19000m³/h
运行频率	47.98HZ	40HZ

改造前功耗：13.2KW/H ｜改造后功耗：9.24KW/H

每小时节电3.96KW，综合节能率30%

风量风压完全满足工艺，运行噪音降低，设备故障率下降。

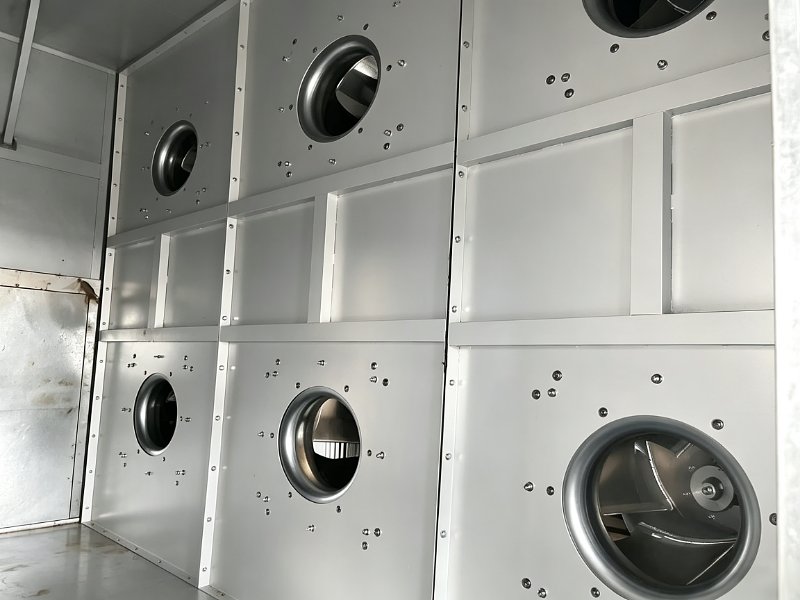

案例2｜河北某药企净化空调改造

项目背景：大型制药净化空调机组，旧AC风机整机功率大，长期满负荷运行电费成本高昂。

改造方案：选用通田TOPRA‑KE‑450‑7.5KW EC风机共计6台，原位直接替换，保留原有机组壳体。

对比项	改造前AC风机	改造后EC风机
风机型号	RDK10.0B	KE‑450‑7.5KW（6台）
额定功率	55kW	45kW
铭牌风量	70000m³/h	70000m³/h
铭牌压力	1950pa	1950pa
测试风量	52407m³/h	55200m³/h
运行频率	40.96HZ	40.6HZ

改造前功耗：34KW/H ｜改造后功耗：26KW/H

每小时节电8KW，综合节能率23.5%

风量输出更充足，满足车间净化等级要求。

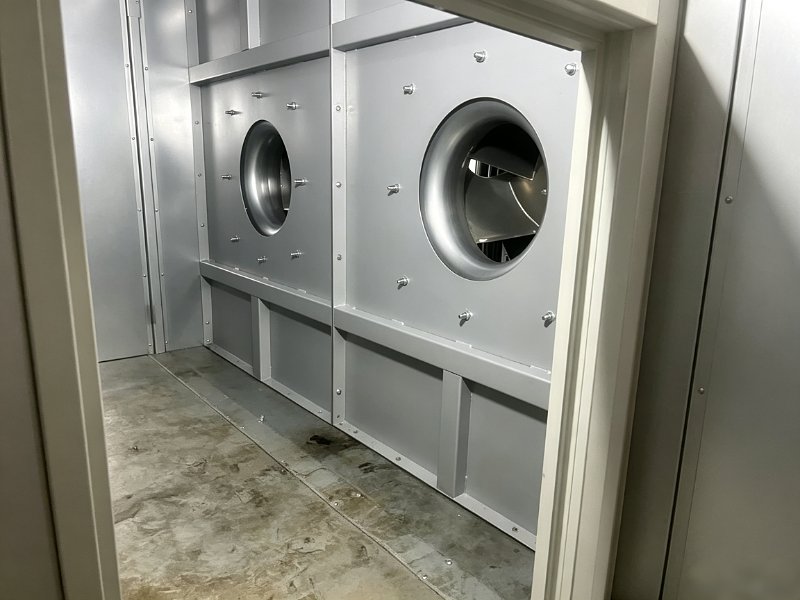

案例4｜苏州电子厂万级洁净车间改造

项目背景：苏州电子厂万级洁净车间组合空调，原外转子风机噪音大，昼夜运行电费高。

改造方案：TOPRA‑KE‑500‑11KW EC风机2台，直接框架替换，对接中控系统实现变风量调节。

对比项	改造前AC风机	改造后EC风机
风机型号	AC‑560‑22KW	KE‑500‑11KW（2台）
额定功率	22kW	22kW
铭牌风量	26000m³/h	26000m³/h
铭牌压力	2100pa	2100pa
测试风量	23000m³/h	23000m³/h
运行频率	45HZ	36HZ
